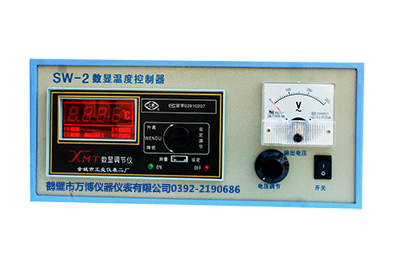

SW-2 數顯溫度控制器
概述：
SW-2型數顯溫度控制器用于配合箱形高溫電阻爐、定硫爐及其它電加熱設備，實現對爐內溫度的自動控制，以適應不同的試驗項目對升溫速度和溫度的不同要求。
其主要特點有：
1.溫度設定與測量采用數字顯示，直觀準確
2.采用雙向可控硅控制輸出，切換無觸點，具有使用壽命長，無噪音等優點。
3.具有 PID調節功能，能有效克服爐溫過沖現象，使溫度控制更準確。
4.輸出電壓無級調節，可適應不同的升溫速度要求。
使用方法：
1.使用前應首先檢查控制器的內部接線是否脫落，如有松動應按原理圖接好，可控硅管殼與散熱器應接觸良好，保證元件工作是散熱正常。
2.控制器不應放置在具有劇烈震動的場合，控制器內部應保持清潔。
3.按電控器上所標輸入（220V），輸出位置，將電源與負載接好。

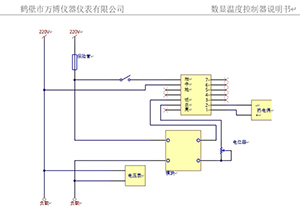

4.控制原理圖見下圖
5.打開電源開關鍵，工作指示燈亮，表示電源已接通。
6.順時針轉動電壓調節選鈕，使電壓表指示到合適強度(220v),撥動”數顯調節儀”右下方開關到設定（OFF）后, 順時針轉動開關上面的調節選鈕，使溫度顯示到需要設定值；設定后，開關撥到測量（ ON），綠燈亮開始工作，溫度達到設
定值后紅燈亮，停止工作。
常見故障和產生原因：
| 故 障 | 可能產生的原因 |
| 調節電位器負載無電流 | 1.電位器損壞 |
| 2.電源線未接好 | |
| 3.熔斷器熔斷 | |
| 4.可控硅控制極斷路 | |
| 調節電位器電壓無變化 | 1.電位器損壞 |
| 2.模塊損壞 |
